刺絲滾籠

                                              刺絲滾籠1                                                                                          刺絲滾籠2

                                              刺絲滾籠3                                                                                          刺絲滾籠4

                                              刺絲滾籠5                                                                                          刺絲滾籠6

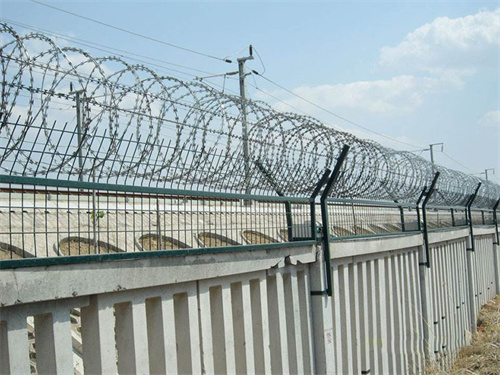

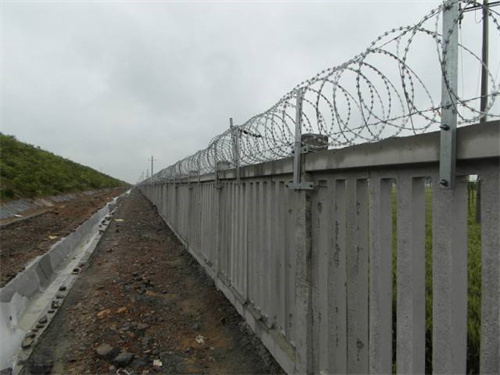

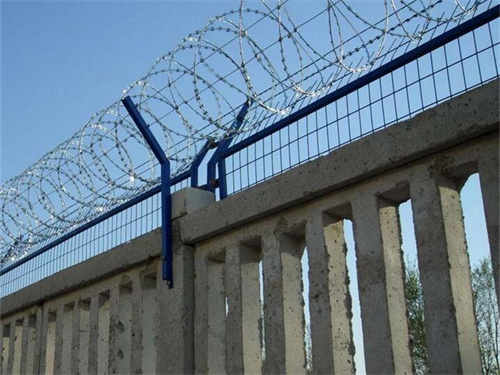

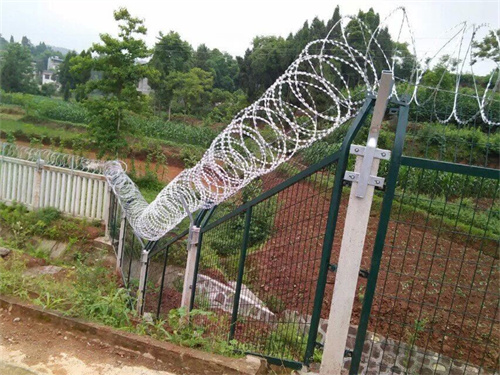

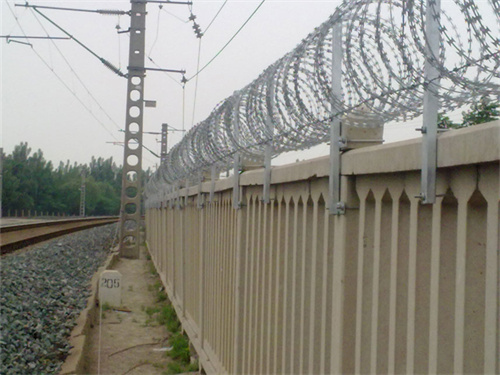

刺絲滾籠又名鐵路刺絲滾籠、高鐵刺絲滾籠。主要應用在鐵路水泥柵欄加強了鐵路安全措施。

刺絲滾籠的規格

(1)刺絲滾籠采用刀片刺繩繞圈後相鄰兩圈每隔120度用刺絲連接卡固定
，張開後形成蛇腹。網狀，閉合後刀片刺繩卷徑為50cm，張開後每交叉圈安裝間距20cm，直徑不小於45cm。

(2)刀片刺繩由衝切鋼板采用機械軋在鋼絲上成型，刀刺寬度22mm，刀刃垂直間距15mm，刀刺縱向間距34mm
，芯絲直徑為2.5mm。刀片厚度0.5mm的Q195鋼板網衝切製作。芯絲由HPB300 Φ6.5mm高線鋼絲冷拔加工。

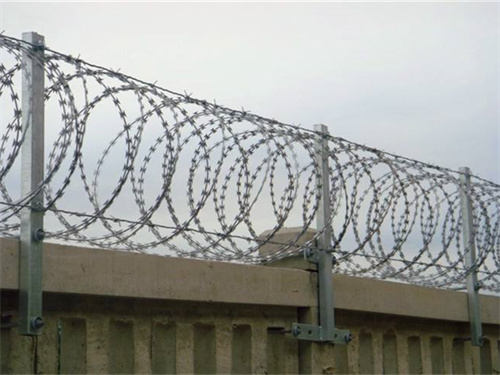

(3)刺絲滾籠由刺絲連接卡扣與固定在支架上的縱向拉筋相連接。縱向拉筋與支架的連接采用Φ2.5mm的冷拔鍍鋅鋼絲繞2圈後擰緊固定。支架設置在跨度3m防fang護hu柵zha欄lan的de立li柱zhu和he跨kua中zhong位wei置zhi
，其qi中zhong跨kua度du進jin設she置zhi與yu立li柱zhu上shang部bu，支zhi架jia與yu防fang護hu柵zha欄lan采cai用yong支zhi架jia抱bao箍gu連lian接jie
，對dui於yu已yi經jing安an裝zhuang金jin屬shu網wang片pian的de防fang護hu柵zha欄lan。刺ci絲si滾gun籠long直zhi接jie采cai用yongΦ2.5mm的冷拔鍍鋅鋼絲或刺絲連接卡扣固定於金屬網橫片和金屬絲上。

(4)刺絲滾籠的下緣距離鋼筋混凝土防護柵欄上緣的垂直距離為0.05m.

(5)陡坡地段防護柵欄下檻下部與地麵間的間隙采用C25混凝土封閉，寬度180mm，與立柱兩倒平齊，埋入地麵以下不小於0.3m．每單元於地麵處留移100mm泄水孔．
